本標(biāo)準(zhǔn)含有覆蓋UL規(guī)定的大類的產(chǎn)品的基本要求。

這些要求基于合理的工程原理，研究和試驗(yàn)結(jié)論以及現(xiàn)場經(jīng)驗(yàn)，并且參考了制造商、用戶、檢查機(jī)構(gòu)和其它-些有專業(yè)經(jīng)驗(yàn)的機(jī)構(gòu)或人士的意見。

A.遵守本標(biāo)準(zhǔn)的要求是制造商在制造產(chǎn)品時(shí)應(yīng)具備的一個(gè)基本條件。

B.產(chǎn)品僅能書面滿足本標(biāo)準(zhǔn)條文規(guī)定不足以斷定滿足本標(biāo)準(zhǔn)，比如:當(dāng)檢測和試驗(yàn)時(shí)， 發(fā)現(xiàn)其它特征不滿足本標(biāo)準(zhǔn)安全水平的要求。

C.產(chǎn)品采用的材料或結(jié)構(gòu)與本標(biāo)準(zhǔn)技術(shù)要求不符的不能認(rèn)為符合本標(biāo)準(zhǔn)。如果該產(chǎn)品采用的材料或由采用不同于本標(biāo)準(zhǔn)所列的結(jié)構(gòu)形成;但性能可以符合標(biāo)準(zhǔn)要求的，有可能斷定符合本標(biāo)準(zhǔn)。

D. UL在執(zhí)行客戶的安全測試要求時(shí)，并不承諾為客戶的產(chǎn)品負(fù)責(zé)，UL只是依據(jù)當(dāng)前水平考慮到的一-些實(shí)際安全限制 及要求為產(chǎn)品提供-一個(gè)專業(yè)的判斷。UL 對(duì)產(chǎn)品造成的危害不承擔(dān)義務(wù)。

E.許多本標(biāo)準(zhǔn)的測試由于其固有的危險(xiǎn)性，必須有足夠的人身及財(cái)產(chǎn)安全防護(hù)措施。

簡介
1. 領(lǐng)域
1.1這些要求包括一次(不可重復(fù)充電)和二次(可重復(fù)充電)鋰電池。
這些電池包括金屬Li或Li合金，或Li離子， 以及單芯、兩個(gè)或兩個(gè)以上多芯串/并聯(lián)結(jié)構(gòu)的電池組。
1.2這些要求包括技師可更換的和用戶可更換的應(yīng)用。
1.3這些要求目的是降低鋰電池在用于產(chǎn)品時(shí)著火或爆炸的危險(xiǎn)。這些電池能否接受并依賴于他們能否滿足所應(yīng)用的完整產(chǎn)品應(yīng)符合的要求。
1.4這些要求也傾向于降低用戶更換的Li電池因著火或爆炸而對(duì)人身造成的危害。
1.5這些要求覆蓋含Li量≤5g的技師更換型鋰電池，對(duì)于含Li大于5g的鋰電池，即使能滿足本規(guī)定，仍需進(jìn)-一步測試和檢查以確定是否能夠應(yīng)用。
1.6這些要求覆蓋含金屬鋰≤4g而每個(gè)電芯含金屬鋰≤1g的用戶更換型鋰電池。電池含金屬鋰量>4g或每個(gè)電芯金屬鋰量> 1g需要求做進(jìn)一步測試和驗(yàn)證以確定能否實(shí)際應(yīng)用。
1.7本要求不包括食入鋰電池及其組成物造成的有毒危害，也不包括當(dāng)電池被切開時(shí)對(duì)人造

成的傷害情況。

1.8產(chǎn)品的某些特征、特性或零部件、材料或整個(gè)系統(tǒng)與本標(biāo)準(zhǔn)要求的有所不同時(shí)，只要包

含著火、電擊、對(duì)人可能造成傷害的應(yīng)采用適當(dāng)?shù)母郊恿悴考徒K端產(chǎn)品要求進(jìn)行評(píng)估，以保證可接受的安全水平。

2. 概述

2.1測量總論

2.1.1如果一個(gè)測量值后面括號(hào)里有另一個(gè)值時(shí)，第二個(gè)值可能僅是大概值，第一個(gè)值是要求的數(shù)值。

2.2術(shù)語

“Li thium battery(ies) ”和”batter (ies)”均包含用戶可更換的和技師可更換的鋰電池。3.總論

3.1本標(biāo)準(zhǔn)對(duì)一些術(shù)語的定義

3.2 Battery- (1)單芯或(2)一組電芯串/并聯(lián)。

3.3 Battery, Primary-僅能放電一次而不能可重復(fù)充電的。3.4Battery,Secondary-能夠放電和充電許多次的電池。

3.5 Battery, technician-replaceable-電池用到終端產(chǎn)品中，電池的服務(wù)和更換僅能由專業(yè)培訓(xùn)的技師來進(jìn)行服務(wù)和維修的。

3. 6 Battery, User-replaceable-電池所用到的產(chǎn)品中，用戶可以自行更換的電池。3.7 Cell-單個(gè)含有正、負(fù)極的電化學(xué)電芯。

3.8 Charged, fully-按制造 商標(biāo)稱的電容量，電池已被完全充滿儲(chǔ)存于電池中。

3.9Component,current-limity任何零件在不正常條件下所采用的限流措施， 限制電流的零件包括電阻、保險(xiǎn)絲或熱切斷部件。

3. 10 Current, Abnormal charged

對(duì)一次性電芯或電池按錯(cuò)誤的條件充電。

3. 11 Di scharged, Forced

將電池同外部電源串聯(lián)強(qiáng)制性放電，目的使電池最終成反極性狀態(tài)。

3. 12 Discharged, Fully

當(dāng)連接一個(gè)1002電阻而且短路電流減小至小于1mA,電池閉環(huán)回路電壓低于0.2V即認(rèn)為電池完全放電。

3.13 Di scharged,HALF-電池標(biāo)放容量的一半已經(jīng)從一個(gè)滿電池中放出的情況。

3.14Explosion-當(dāng)電芯或電池零件被強(qiáng)制性打開并且電芯或電池殼體被撕開或劈成兩半或更多片的情形。

3.15Material,Toxic-在sax工業(yè)材料危險(xiǎn)性能參考手冊(cè)中標(biāo)稱的有毒工業(yè)產(chǎn)品。

3.16 Temperature-大約 23°C (73° F)

3.17 Venting- 電池或電芯的電解液以液態(tài)、滴狀或蒸汽從所設(shè)計(jì)的閥或密封機(jī)構(gòu)中泄漏。

結(jié)構(gòu)/組成4. 總論

4.1殼體

鋰電池殼體應(yīng)有足夠的強(qiáng)度和剛度足以抵抗所濫加的壓力，而不致引起著火。用戶可替換的鋰電池應(yīng)有足夠的強(qiáng)度而不致于傷到人。

4.2電解質(zhì)

4.2.1用戶可更換的電池不應(yīng)含有壓力蒸氣或噴出傷害眼睛的有毒蒸氣和液體,或電池殼體在正常實(shí)驗(yàn)室條件下23°C受沖擊時(shí)漏出的有毒液體應(yīng)小于5ml。

4.3使用

4.3.1鋰電池應(yīng)當(dāng)在使用時(shí)采取措施避免不正常的充電電流，測試的電池有一個(gè)可接受的充

電電流Ic (見18.1) , 在不正常條件下，應(yīng)當(dāng)在終端產(chǎn)品中采用保護(hù)措施:a.兩個(gè)阻塞型零件，比如二極管

b.一個(gè)阻塞型零件和一個(gè)限流型零件，比如電阻或保險(xiǎn)絲， 限流器件應(yīng)當(dāng)限制充電電流至1/3值(非正常充電測試值)。

例外1: 終端產(chǎn)品應(yīng)用時(shí)電池電路中不要求充電保護(hù)的，該種場合電池不會(huì)經(jīng)受充電電流。例外2:電池已測試不會(huì)產(chǎn)生爆炸危險(xiǎn)。

例外3:可充電電池僅要求一個(gè)限流部件，而不是一個(gè)阻塞型部件。

性 能5.總論

5.1技師更換型電池
5.1.1技師更換型鋰電池應(yīng)當(dāng)按10-19節(jié)要求測試， 其中11B節(jié)(強(qiáng)制放電試驗(yàn))僅適用于電芯用于電池組的場合， 對(duì)多電芯安裝， 見5.3.1，按10節(jié)短路試驗(yàn)要求，不應(yīng)當(dāng)發(fā)生起火或爆炸,以及14A節(jié)沖擊試驗(yàn),15節(jié)微振試驗(yàn)， 18B節(jié)熱循環(huán)試驗(yàn)或18C節(jié)高度摸擬試驗(yàn)不應(yīng)當(dāng)發(fā)生起火或爆炸。另 外在進(jìn)行短路試驗(yàn)時(shí)，電芯或電池殼體溫度不應(yīng)超過150°C (302F)。

在11A節(jié)不正常充電測試，12 節(jié)壓縮測試，13 節(jié)沖擊測試，或18A加熱測試時(shí)會(huì)發(fā)生

起火或爆炸的電芯或電池應(yīng)當(dāng)嚴(yán)格受限制而不能用于可能會(huì)引起火造成爆炸的環(huán)境。 電芯和

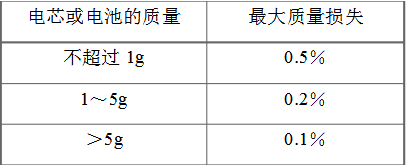

電池經(jīng)受14A的沖擊試驗(yàn)，15節(jié)的振動(dòng)試驗(yàn)，18B熱循環(huán)試驗(yàn)以及18C的高度摸擬試驗(yàn)，對(duì)這些測試電池泄漏應(yīng)符合表5.1損失標(biāo)準(zhǔn):表5.1漏液或泄漏質(zhì)量損失標(biāo)準(zhǔn)

5.2用戶更換的電池

5.2.1 用戶可更換的電池按10-19節(jié)測試。11B強(qiáng)制放電試驗(yàn)僅適用于多電芯應(yīng)用的場合。除了應(yīng)滿足技師可更換的電芯或電池的要求外，消費(fèi)者(用戶)可更換的電芯或電池當(dāng)遭遇12

節(jié)擠壓(壓縮)測試，13節(jié)沖擊測試時(shí)還不應(yīng)當(dāng)爆炸或起火。

5.2.2在按19.2節(jié)燃燒測試，19.3 節(jié)噴射測試，表6.2每組的5個(gè)試樣僅有一個(gè)不符合要求時(shí)，另外一組5個(gè)試樣都應(yīng)當(dāng)測試，第二組的這5個(gè)試樣應(yīng)當(dāng)符合要求。

5.3 多電芯安裝

5.3.1 技師更換型或用戶更換型電芯若用于多電芯安裝場合或電池包的場合，還應(yīng)當(dāng)進(jìn)行10.3節(jié)測試和11B測試，測試后不應(yīng)當(dāng)起火，不爆炸。另外10.3節(jié)測試還要求電池滿足5.1.1 節(jié)、

5.2.1節(jié)以及10節(jié)短路測試要求。6.樣品

6.1 一次電池(略)

6.2新的二次電芯或電池以及經(jīng)過充放電循環(huán)的二次電芯或電池，按10-19節(jié)要求測試，測試樣品數(shù)量見表6.2。對(duì)用戶可更換的二次電芯和電池測試用樣品數(shù)量見表6.4。當(dāng)一組具有不同尺寸的電芯或電池， 他們采用近似的電化學(xué)原理制造，可以選取一個(gè)代表尺寸進(jìn)行測試。

表6.1技師更換型一次電池測試用數(shù)量(略)

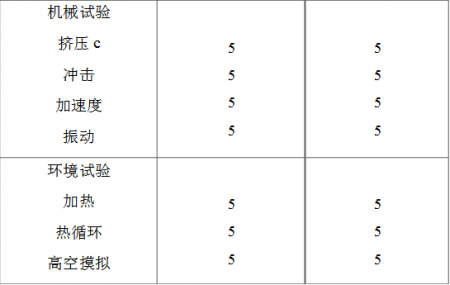

表6.2技師更換型二次電池測試用數(shù)量

a.串/并聯(lián)應(yīng)用見10.3節(jié)
b.串聯(lián)應(yīng)用見11B.2節(jié)
C.測試樣品處于充滿電狀態(tài)。

表6.3用戶可更換型一次電池測試用數(shù)量(略)

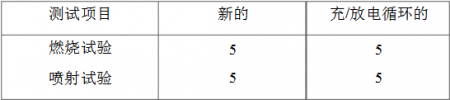

表6.4用戶更換型二次鋰電池測試用樣品數(shù)量

7.樣品條件7.1熱箱暴露

本條在1999年6月24日已刪除7.2熱循環(huán)試驗(yàn)

本條在1999 年6月24日后調(diào)整后見本標(biāo)準(zhǔn)18B7.3 放電(一次電池) (略)7.4充放電循環(huán)

7.4.1 二次電芯測試溫度25°C，電芯按照制造商的要求連續(xù)循環(huán)，循環(huán)至容量為初始標(biāo)稱容量的25%時(shí)或連續(xù)循環(huán)90天終止，循環(huán)可單獨(dú)做或整組做。在按表6.2和表6.4所示測試前應(yīng)重新充電。

8.重要的試驗(yàn)注意事項(xiàng)

8.1 某些鋰電池在按10-19節(jié)測試時(shí)可能爆炸， 個(gè)人須防護(hù)好以免飛出碎片、爆破力突然釋放的熱量以及爆炸噪音產(chǎn)生危害。試驗(yàn)區(qū)域應(yīng)通風(fēng)良好。

8.2在按10、13、17節(jié)部分測試時(shí)， 電池殼體溫度應(yīng)當(dāng)檢測在電池外表面溫度超過90°C時(shí)，所有參與測試人員均不能接觸其外表面。

8.3為安全起見，19.2 節(jié)燃燒(烘烤)試驗(yàn)時(shí)，19.3 節(jié)拋射試驗(yàn)應(yīng)當(dāng)在單獨(dú)與觀察者隔離的空間進(jìn)行。

9.溫度測量

9.1熱電偶絲面積<0.21mm2，>0.05mm2，并配合熱電勢測量設(shè)備9.2測量時(shí)熱電偶應(yīng)緊貼電池殼體表面

技師更換型和用戶更換型電池測試

電性能試驗(yàn)

10.短路試驗(yàn)

10.1每個(gè)測試電池樣品正、 負(fù)極采用阻值<0.12的Cu線短接，電池放電直至起火或爆炸，或直至電池完全放電， 殼體溫度重新降至室溫停止。

10.2試驗(yàn)在室溫和60土2C進(jìn)行，電池在室溫或60士2C達(dá)到與環(huán)境平衡穩(wěn)定后再短接。

技師更換型和用戶更換型電池測試

電性能試驗(yàn)

10. 短路試驗(yàn)（推薦使用科賽德電池短路試驗(yàn)機(jī)）

10.1 每個(gè)測試電池樣品正、負(fù)極采用阻值<0.19的Cu線短接， 電池放電直至起火或爆炸，或直至電池完全放電，殼體溫度重新降至室溫停止。

10.2 試驗(yàn)在室溫和60+2C進(jìn)行，電池在室溫或60+2C達(dá)到與環(huán)境平衡穩(wěn)定后再短接。

10.3除非制造商指明是串聯(lián)或并聯(lián)， 電池應(yīng)單獨(dú)測試。對(duì)于串聯(lián)或并聯(lián)應(yīng)用， 另外五套電池需進(jìn)行測試，采用電池的最大數(shù)目根據(jù)所用串/并聯(lián)數(shù)目定。

10.4當(dāng)電池中有過流或熱保護(hù)裝置時(shí)且已經(jīng)過UL認(rèn)證的， 需將電池在保護(hù)裝置未打開的最大負(fù)載情況下測試，沒有認(rèn)證過的保護(hù)性裝置則須將之短接。

10.5 樣品應(yīng)不起火、不爆炸，外殼或電池殼體溫度不超過150C。

11.加熱測試見18A11A非正常充電測試

11A.1將電池按制造商提供的容量放掉后進(jìn)行測試

11A.2每個(gè)電池樣品遭受的充電電流為3倍的制造商普通指定的充電電流，將電池連接于一直流電源上。 特殊充電電流的獲得是通過串聯(lián)-特殊尺寸和規(guī)格的電阻后獲得的。試驗(yàn)時(shí)間通過下式計(jì)算:

tc-充電時(shí)間(h); C-容量(Ah); Ic-制造商一般指定的充電電流(A)最小測試時(shí)間應(yīng)為48h，這并不要求初始充電電流維持48h。

11A.3 當(dāng)電池經(jīng)過認(rèn)證的過流或熱保護(hù)裝置時(shí)，電池按最大負(fù)載而不引起保護(hù)裝置起作用的條件測試。未經(jīng)過認(rèn)證的保護(hù)裝置則應(yīng)將起短接后試驗(yàn)。

11A.4樣品應(yīng)不起火不爆炸

11B強(qiáng)制放電試驗(yàn)

11B.1本測試適用于多電芯組合應(yīng)用的場合，比如電池組。

11B.2一一個(gè)完全放電的電芯被強(qiáng)制性串聯(lián)同型號(hào)的新電芯，串聯(lián)的新電芯數(shù)目=串聯(lián)應(yīng)用的最大數(shù)目-1。5個(gè)電芯在室溫完全放電后測試。

11B .3 當(dāng)完全放電的電芯與特定數(shù)目的新電芯串接好后，形成的電池組進(jìn)行短路測試。

11B.4 正、負(fù)極端子連接到阻值小于0.19的Cu線上，電池放電直至起火或爆炸， 或者直至

電池殼體溫度回落至接近室溫時(shí)試驗(yàn)終止。

11B.5若已經(jīng)有經(jīng)過安標(biāo)認(rèn)證的過流和熱保護(hù)裝置在測試中起反應(yīng)，試驗(yàn)應(yīng)在不引起保護(hù)裝置起作用的最大負(fù)載下進(jìn)行，沒有經(jīng)過認(rèn)可的保護(hù)裝置則應(yīng)短路。11B.6樣品應(yīng)不起火、不爆炸

機(jī)械測試

12.壓縮測試(Crush Test)（推薦使用科賽德電池?cái)D壓試驗(yàn)機(jī)）

12.1 電池兩個(gè)平的表面之間進(jìn)行壓縮，壓縮力通過-一個(gè)直徑為中32mm的液壓活塞施加，壓縮持續(xù)進(jìn)行直至壓力達(dá)到17.2Mpa, 施加的壓力為13KN, 當(dāng)達(dá)到最大壓力后泄壓。

12.2-一個(gè)圓柱型或方型電池受壓時(shí)其長軸線平行于液壓裝置的平面。方形電池還應(yīng)沿長軸方向轉(zhuǎn)90C，目的使寬側(cè)及窄側(cè)均承受壓縮，每個(gè)樣品電池僅承受1個(gè)方向的壓縮力，每個(gè)測試采用獨(dú)立的電池。

12.3鈕扣電池在平面方向施壓。12.4 樣品不起火、不爆炸。13.沖擊試驗(yàn)(Impact)

13.1測試樣品電池放在平面上，將一直徑Q15.8mm的棒放在樣品中心， 讓重量9.1Kg的重

物從610mm高度落到試樣上。

13.2 圓柱形或方形電池受沖擊時(shí)，其長軸應(yīng)平行于平面并且與放在試樣中心的口15.8直徑的棒的曲面垂直。 方形電池應(yīng)沿長軸方向轉(zhuǎn)90度，以使寬側(cè)和窄側(cè)均承受沖擊。每個(gè)樣品電池只承受一個(gè)方向的沖擊，每個(gè)測試都采用獨(dú)立試樣。

13.3鈕扣電池平面平行于平面，Q15.8mm 的棒的曲面位于其中心。13.4 樣品應(yīng)不起火、不爆炸。14.潮濕試驗(yàn)。(刪除)

14.A Shock Test( 加速度測試)本條2000年6月26日后加入生效

14A.1電芯放在固定夾具上，每個(gè)面均應(yīng)固定。每個(gè)電芯均應(yīng)承受3個(gè)同等大小的加速，每個(gè)電芯沿三個(gè)相互垂直的方向加速，除非電芯形狀只有兩個(gè)方向， 每次振動(dòng)加速方向應(yīng)垂直于電芯的表面。加速度要求: 初始3ms內(nèi)最小平均加速度應(yīng)達(dá)到75g(g-重力加速度)。峰值加速度介于125-175g。試驗(yàn)溫度20+5*C。

14A.2樣品應(yīng)不起火、不爆炸，另外樣品不漏液。

15.振動(dòng)試驗(yàn)( Vibration Test)

15.1 電池經(jīng)受簡單的調(diào)諧振動(dòng)，振幅為0.8mm。

15.2振動(dòng)頻率在10-55Hz范圍內(nèi)以1Hz/min的速率變化，在90-100min內(nèi)恢復(fù)回來.電池沿3個(gè)相互垂直的方向振動(dòng)，對(duì)于只有兩個(gè)軸向的電池，電池應(yīng)沿垂直于每個(gè)軸的方向測試。

15.3樣品應(yīng)不起火、不爆炸、不泄漏。

環(huán)境測試16A加熱測試（推薦科賽德品牌恒溫恒濕試驗(yàn)箱）

16A.1樣品在一自然對(duì)流或強(qiáng)制對(duì)流烘箱中加熱，烘箱溫度以5+2’C/min速度升溫至150C，并保持10min后停止。

16A.2樣品應(yīng)不起火、不爆炸

16B熱循環(huán)測試

16B.1電池放于測試室內(nèi)并承受以下循環(huán):

a= 30min 內(nèi)升溫至70土3C，保溫4h。b= 30min內(nèi)降溫至20士3*C， 保溫2h。c= 30min內(nèi)升溫至40士3C, 保溫4h。

d= 30min內(nèi)降溫至20+3°C。e= 重復(fù)上述循環(huán)9次。

f= 10 次循環(huán)后， 電池放置7天待檢。

16B.2樣品應(yīng)不起火、不爆炸、不漏液。16C低壓(高空模擬)實(shí)驗(yàn)

16C.1 樣品電池在絕對(duì)壓力為11.6Kpa(1.68psi)、20士3°C (68士50F) 條件下貯存6小時(shí)。

16C.2做為高空模擬實(shí)驗(yàn)的結(jié)果，樣品電池不應(yīng)爆炸中或起火特別是樣品不能有5.11中所描述的穿孔或泄漏。

用戶可替換鋰電池檢測
17.火烤實(shí)驗(yàn)

18.燃燒顆粒測試

18.1每個(gè)檢測電池被擺放在每英寸(25.4mm)20孔的鋼絲網(wǎng)上鋼絲0.017英寸粗。絲網(wǎng)置于距燃燒器1-1/2(38.1mm)英寸的距離上。燃油和空 氣以提供明亮藍(lán)色火焰的速度噴射， 這樣鋼

絲網(wǎng)燒變成明亮紅色。1個(gè)粗石棉布面板置于與鋼網(wǎng)中央垂直距離3英尺(0.91m) 的位置。粗石棉布片一碼見方， 由四，層每平方碼0.4-0.6盎司重的粗石棉布材料構(gòu)成。試驗(yàn)樣品被置于火星或燃燒顆粒能噴射到粗石棉布片中央的位置。在某些情況下，它應(yīng)被要求將實(shí)驗(yàn)樣品圈在網(wǎng)內(nèi)，然后點(diǎn)燃燃燒器，觀察電池至其爆炸或被摧毀。

18.2 當(dāng)電池進(jìn)行19.1所描述的實(shí)驗(yàn)時(shí)，粗石棉布面扳不會(huì)點(diǎn)燃。18.3噴射實(shí)驗(yàn)

18.3.1當(dāng)進(jìn)行18.3.2 所述實(shí)驗(yàn)時(shí)，爆炸電池沒有任何部分穿透網(wǎng)屏，沒有部分或全部電池突

出網(wǎng)屏。

18.3.2 實(shí)驗(yàn)電池置于中間直徑4英寸的孔并蓋有蓋板的平面桌上。 蓋板由每英尺20孔的鋼絲網(wǎng)構(gòu)成或鋼絲0.017英寸(0.43mm)。在試樣周圍安置一一個(gè)每面2英尺寬(610mm)、1英尺高(305mm)共8面的絲網(wǎng)屏風(fēng)。金屬網(wǎng)由直徑0.010英寸(0.25mm)金屬絲按每英寸16-18

絲構(gòu)成。樣品放在金屬網(wǎng)上，蓋住桌中央的孔，然后進(jìn)行加熱直至爆炸或至其被摧毀。其中

安全閥朝向平行于石棉布。

標(biāo) 識(shí)19. 總論

19.1電池應(yīng)標(biāo)識(shí)制造商名字、商標(biāo)名或商標(biāo)和款式設(shè)定。19.2電池應(yīng)標(biāo)識(shí)*Warning”并有以下或等效的表述:

“電池有著火、爆炸和燃燒的危險(xiǎn)，不要重新充電、拆卸、擠壓、加熱超過212F或焚燒”

“Risk of fire, explosion and bums. Do not recharge, disassemble, Crush, heat above 212°1

incinerate”

例外1:圓柱形電池容量小于300mAh或鈕扣電池，如果測試表明沒有這些危險(xiǎn)則不要求標(biāo)識(shí)。

例外2:在8-19節(jié)部分指定的條件沒有出現(xiàn)危險(xiǎn)的可不必標(biāo)識(shí)。

例外3:電池容量為300-950mAh的可標(biāo)識(shí)“WARNNG”并且采用以下類似的指標(biāo)描述

“Risk of explosion. Do not Recharge, or inciner辦騍電池空間不夠標(biāo)識(shí)“CAUTION”可標(biāo)識(shí)在包裝上。

例外4:用戶可更換的電池標(biāo)識(shí)“CAUTION”而不是“WARNING”。

19.3用戶可更換的電池應(yīng)標(biāo)識(shí)“CAUTION”和以下或等效的表述:

“著火、燃燒的危險(xiǎn)，不要重新充電、拆卸、加熱超過212°F或焚燒。 電池不要讓小孩接觸，使用前放在原始包裝中。用過的電池應(yīng)妥善處置，不要放入口中。如果吞咽則應(yīng)立即聯(lián)系你的醫(yī)生或當(dāng)?shù)刂卸緳z測中心。”

例外1: 上述最后兩句僅適用于直徑<32mm, 厚小于3.8mm的電池。例外2:按8.19節(jié)測試沒有發(fā)現(xiàn)危險(xiǎn)的不需標(biāo)識(shí)這此19.4用戶可更換的電池應(yīng)永久標(biāo)識(shí)以下語句:

“僅能采用原廠電池更換，使用別的電池可能會(huì)出現(xiàn)著火和爆炸的危險(xiǎn)，按用戶操作手冊(cè)更換。”

例外:如果終端產(chǎn)品不包含這些要求，電池操作或維修手冊(cè)則應(yīng)按如下標(biāo)識(shí)“更換和維護(hù)

電池應(yīng)按手冊(cè)要求進(jìn)行”。

19.5操作和維修手冊(cè)應(yīng)為用戶提供完整的指示，比如如何更換和處理用過的電池。這些信息包括以下內(nèi)容:

a)警告按下述或等效語言表述:

“CAUTION-若處理不當(dāng)，本裝置使用的電池有著火和化學(xué)燃燒的危險(xiǎn)。 不要重新充電、拆除、加熱至100C以上或焚燒，采用原廠電池更換，使用別的電池會(huì)有著火或爆炸的危險(xiǎn)。”
b)怎幺更換電池說明末尾應(yīng)有以下表述:
“正確處理用過的電池，遠(yuǎn)離小孩，不要拆除和放入火中。”
19.6如果制造商在多個(gè)工廠制造電池，每個(gè)電池包裝應(yīng)當(dāng)有一個(gè)明確的標(biāo)識(shí)以確認(rèn)該電池是哪個(gè)工廠生產(chǎn)的。
